feira-de-jogos

Versão 1

Implementação simples, com autenticação embutida no corpo da requisição (basic).

O código está distribuído em vários repositórios:

• Servidor: REST API, MQTT API e aplicação de usuário.
• Equipamentos terminais.

Interação do Usuário com o Sistema

1. Jogando Jogos e Recebendo Tijolinhos:

• O usuário inicia sua jornada jogando os jogos disponíveis.
• Após cada jogo, insere seu ID e senha obtidos do banco na interface do jogo.
• Frontend do Jogo -> API (POST /credito) -> Banco de Dados (Atualização de Saldo) -> Frontend do Jogo
• O usuário recebe tijolinhos como recompensa pela participação.

2. Consultando Extrato Financeiro:

• O usuário pode consultar seu extrato financeiro para visualizar ganhos e transações.
• Frontend do Usuário -> API (GET /extrato) -> Banco de Dados (Consulta de Extrato) -> Frontend do Usuário

3. Realizando PIX entre Jogadores:

• O usuário decide fazer um PIX para outro jogador.
• Frontend do Usuário -> API (GET /pix) -> Banco de Dados (Verificação e Atualização de Saldo) -> Frontend do Usuário
• O PIX é concluído, e os saldos são atualizados.

4. Comprando Produtos no Dispenser:

• O usuário escolhe um produto no dispenser de alimentos.
• Insere seu ID e senha na máquina para autenticação.
• Máquina -> API (POST /debito) -> Banco de Dados (Verificação e Atualização de Saldo) -> Máquina
• Se tiver saldo suficiente, o dispenser ejeta o alimento e o saldo é debitado.

5. Atualizando Informações da Conta:

• O usuário pode atualizar informações da sua conta.
• Frontend do Usuário -> API (POST /conta) -> Banco de Dados (Atualização de Informações) -> Frontend do Usuário
• Por exemplo, alterar a senha.

6. Administração do Sistema:

• Administradores podem acessar informações e funcionalidades específicas.
• Frontend do Administrador -> API (GET /adm) -> Banco de Dados (Consulta de Informações) -> Frontend do Administrador
• Atualizar estoque de produtos, informações da conta do jogador, etc.

7. Atualizando Estoque de Produtos:

• Administradores podem atualizar o estoque de produtos.
• Frontend do Administrador -> API (POST /atualizar-estoque) -> Banco de Dados (Atualização de Estoque) -> Frontend do Administrador

8. Atualizando Valor de Produtos:

• Administradores podem atualizar o valor de produtos.
• Frontend do Administrador -> API (POST /atualizar-valor) -> Banco de Dados (Atualização de Valor) -> Frontend do Administrador

9. Integração com MQTT para Dispenser de Alimentos:

• A comunicação entre a API e o dispenser de alimentos ocorre via MQTT.
• API (MQTT Publish) -> Broker MQTT -> Dispenser (MQTT Subscribe)

1. Cadastro e Autenticação

• O usuário cria uma conta no banco digital para feira de jogos https://feira-de-jogos.sj.ifsc.edu.br (já desativado).
• Ao iniciar a jornada, autentica-se nos jogos usando o sistema de autenticação via Google OAuth 2.0.

2. Interagindo com Jogos

• O usuário joga os jogos desenvolvidos pela 8ª fase de telecomunicações.
• Ao finalizar cada jogo, insere seu ID e senha obtidos do banco para receber tijolinhos.

3. Recompensas e Economia

• O usuário ganha tijolinhos como recompensa pela participação nos jogos.
• Pode consultar seu extrato financeiro para acompanhar ganhos e transações.

4. Gastos e Transações

• Utiliza os tijolinhos para diversas atividades econômicas, como fazer PIX entre jogadores.
• Realiza transações PIX para responsáveis de máquinas de jogos retro, possibilitando a continuação da jornada.

5. Dispenser de Alimentos

• Acesso ao dispenser de alimentos inserindo ID e senha.
• Se tiver saldo suficiente, o dispenser ejeta o alimento desejado usando uma mola.
• O saldo é debitado automaticamente do usuário.

6. Consultas e Atualizações da Conta

• O usuário pode consultar e atualizar informações da sua conta usando operações como /extrato, /pix, /credito, /debito, /conta.

7. Integração com MQTT

• A comunicação entre a aplicação e o dispenser de alimentos ocorre via MQTT, garantindo sincronização e comunicação bidirecional.

8. Serviços em Nuvem

• Utilização de um banco de dados relacional PostgreSQL para armazenar informações sobre jogadores, jogos, transações, produtos, entre outros.
• Serviços em nuvem, como MQTT para comunicação com dispositivos físicos e NGINX para gerenciar o tráfego da API.

9. Segurança

• Autenticação segura via OAuth 2.0 para acesso à API.
• Utilização de certificados SSL/TLS para proteger a comunicação entre o cliente e o servidor.

10. Ambiente do Servidor

• Configuração de variáveis de ambiente para diferentes serviços.
• Uso do Systemd para gerenciar os serviços da API e MQTT.

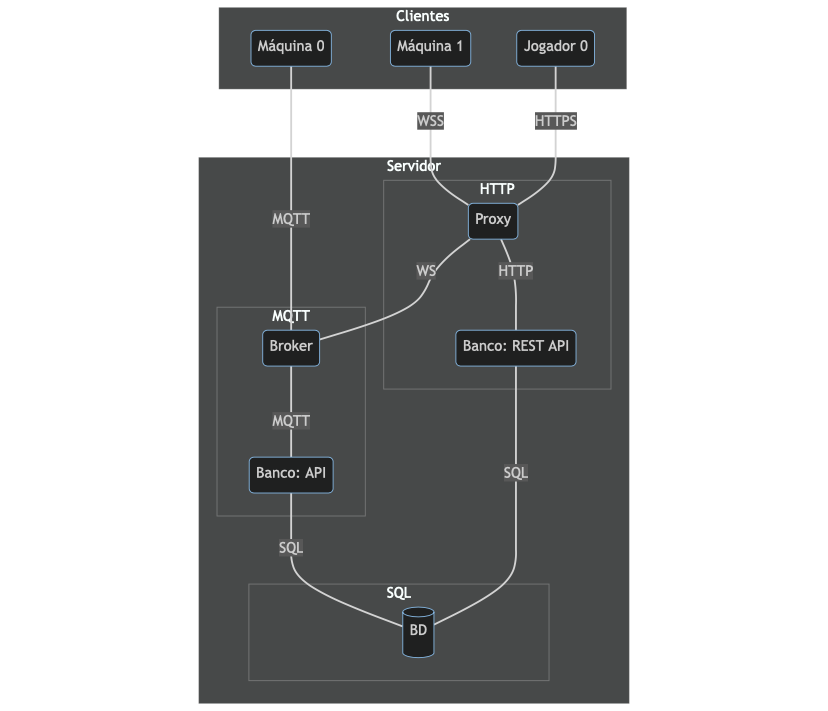

11. Diagrama de Blocos

• Visualização da arquitetura de serviços e protocolos por meio de um diagrama de blocos:

12. Atualizações do Sistema

• Possibilidade de atualização para a API (v2) pós-2023, conforme previsto.
• Atualizações do banco de dados relacional conforme necessário para manter a integridade e escalabilidade do sistema.

REST API

Operações de jogador:

Autenticação do jogador:

• Método: POST
• Path: /autenticacao
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Operação iniciada pela tela inicial do aplicativo do usuário, com autenticação via Google OAuth 2.0.
• Entrada: Requisição HTTP POST com o seguinte corpo:
  • credential: Token de identificação fornecido pelo Google Sign-In.
• Respostas:
  • 302: Found - Redireciona para /api/v1/extrato em caso de sucesso na autenticação.
  • 500: Internal Server Error - Erro interno no servidor.

Extrato de jogador:

• Método: GET
• Path: /extrato
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo:
  • Operação que retorna a página HTML do extrato financeiro do jogador. A requisição deve ser feita via GET e ser autenticada usando o token fornecido durante a autenticação via Google OAuth 2.0.
• Respostas:
  • 200: OK - Retorna uma página HTML com o extrato do jogador.
  • 401: Unauthorized - Redireciona para a tela de autenticação em caso de falha na autenticação.
  • 500: Erro Interno do Servidor - Erro interno no servidor.

Pix entre jogadores:

• Método: GET
• Path: /pix
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo:
  • Operação que retorna a página HTML para realizar uma transação Pix entre jogadores. A requisição deve ser feita via GET e ser autenticada usando o token fornecido durante a autenticação via Google OAuth 2.0.
• Respostas:
  • 200: OK - Retorna uma página HTML com o formulário para realizar uma transação Pix.
  • 302: Redirecionamento - Em caso de autenticação bem-sucedida.
  • 401: Unauthorized - Redireciona para a tela de autenticação em caso de falha na autenticação.
  • 404: Usuário não encontrado - Retorna um JSON com { result: 1, message: 'Usuário não encontrado' }.
  • 403: Saldo Insuficiente - Retorna um JSON com { result: 2, message: 'Saldo Insuficiente' }.
  • 400: Não é possível enviar um Pix para você mesmo! - Retorna um JSON com { result: 3, message: 'Não é possível enviar um Pix para você mesmo!' }.
  • 400: Valor abaixo de 1 tijolinho - Retorna um JSON com { result: 4, message: 'Você não pode enviar um valor abaixo de 1 tijolinho' }.
  • 200: Pix enviado com sucesso! - Retorna um JSON com { result: 5, message: 'Pix enviado com sucesso!' }.
  • 500: Erro Interno do Servidor - Erro interno no servidor.

Crédito para jogador:

• Método: POST
• Path: /credito
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Realiza uma operação de crédito para um jogador específico.
• Parâmetros:
  • id (Identificador do jogador)
  • senha (Senha do jogador)
  • jogo (Identificador do jogo)
  • valor (Valor da operação em tijolinhos)
• Respostas:
  • 200: OK - Retorna JSON com resultado da operação.
  • 400: Bad Request - Formato da requisição inválida.
  • 401: Unauthorized - Autenticação inválida.
  • 500: Erro Interno do Servidor - Erro interno no servidor.

Débito para jogador:

• Método: POST
• Path: /debito
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: O corpo da requisição deve ser em JSON.
• Parâmetros:
  • id (Identificador do jogador)
  • senha (Senha do jogador)
  • maquina (Identificador da máquina)
  • produto (Identificador do produto)
• Respostas:
  • 200: OK - Retorna JSON com resultado da operação.
  • 400: Bad Request - Formato da requisição inválida.
  • 401: Unauthorized - Autenticação inválida.
  • 402: Pagamento não autorizado - Saldo Insuficiente
  • 403: Forbidden - Produto inexistente ou sem estoque.
  • 500: Erro Interno do Servidor - Erro interno no servidor.

Conta do jogador:

• Método: POST
• Path: /conta
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Atualiza informações da conta do jogador, permitindo visualizar e modificar dados como nome, ID, senha e saldo. A requisição deve ser autenticada utilizando o token fornecido durante a autenticação via Google OAuth 2.0. O corpo da requisição deve ser em JSON.
• Parâmetros:
  • idNumero (Identificador do jogador)
  • novaSenha (Nova senha para atualização)
• Respostas:
  • 200: OK - Retorna JSON com resultado da operação.
  • 400: Bad Request - Formato da requisição inválido ou senhas não coincidem.
  • 401: Unauthorized - Autenticação inválida.
  • 500: Erro Interno do Servidor - Erro interno no servidor durante a atualização da senha.

Operações de administrador:

Atualizar Informações da Conta do Jogador:

• Método: GET
• Path: /adm
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Recupera informações de um jogador com perfil de administrador. A requisição deve ser autenticada utilizando o token fornecido durante a autenticação via Google OAuth 2.0.
• Respostas:
  • 200: OK - Retorna uma página HTML com informações e funcionalidades para administradores.
  • 302: Found - Redireciona para a página de login se o usuário não estiver autenticado.
  • 500: Erro Interno do Servidor - Erro interno no servidor durante o processamento.

Atualizar Estoque do Produto

• Método: POST
• Path: /atualizar-estoque
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Atualiza o estoque de um produto. Requer autenticação de administrador e fornece informações como o ID do produto e a quantidade a ser atualizada.
• Parâmetros:
  • productIdE (ID do produto)
  • amountE (Quantidade a ser atualizada no estoque)
  • idNumero (Identificador do administrador)
• Respostas:
  • 200: OK - Estoque atualizado com sucesso.
  • 400: Bad Request - Produto não encontrado, tentativa de alterar o estoque do Pix ou quantidade negativa.
  • 401: Unauthorized - Autenticação de administrador inválida.
  • 500: Erro Interno do Servidor - Erro interno no servidor durante a atualização do estoque.

Atualizar Valor do Produto

• Método: POST
• Path: /atualizar-valor
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Atualiza o valor de um produto. Requer autenticação de administrador e fornece informações como o ID do produto e a quantidade a ser atualizada.
• Parâmetros:
  • productIdV (ID do produto)
  • amountV (Novo valor do produto)
  • idNumero (Identificador do administrador)
• Respostas:
  • 200: OK - Valor do produto atualizado com sucesso.
  • 400: Bad Request - Produto não encontrado, tentativa de alterar o valor do Pix ou valor negativo.
  • 401: Unauthorized - Autenticação de administrador inválida.
  • 500: Erro Interno do Servidor - Erro interno no servidor durante a atualização do valor do produto.

Operação de máquina:

Estoque de máquina:

• Método: POST
• Path: /estoque
• Base URL: https://feira-de-jogos.sj.ifsc.edu.br/api/v1
• Resumo: Operação para verificar o estoque da máquina.
• Parâmetros:
  • id (Identificador da máquina)
  • senha (Senha atribuída a máquina)
  • produto (Identificador do produto)
  • quantidade (Quantidade atualizada do produto)
• Respostas:
  • 200: OK - Retorna JSON com o estoque corrente da máquina.
  • 400: Bad Request - Formato da requisição inválida.
  • 401: Unauthorized - Autenticação inválida.
  • 403: Forbidden - Operação inválida: produto não existe ou não pode ser estocado nessa máquina.

Banco de dados relacional

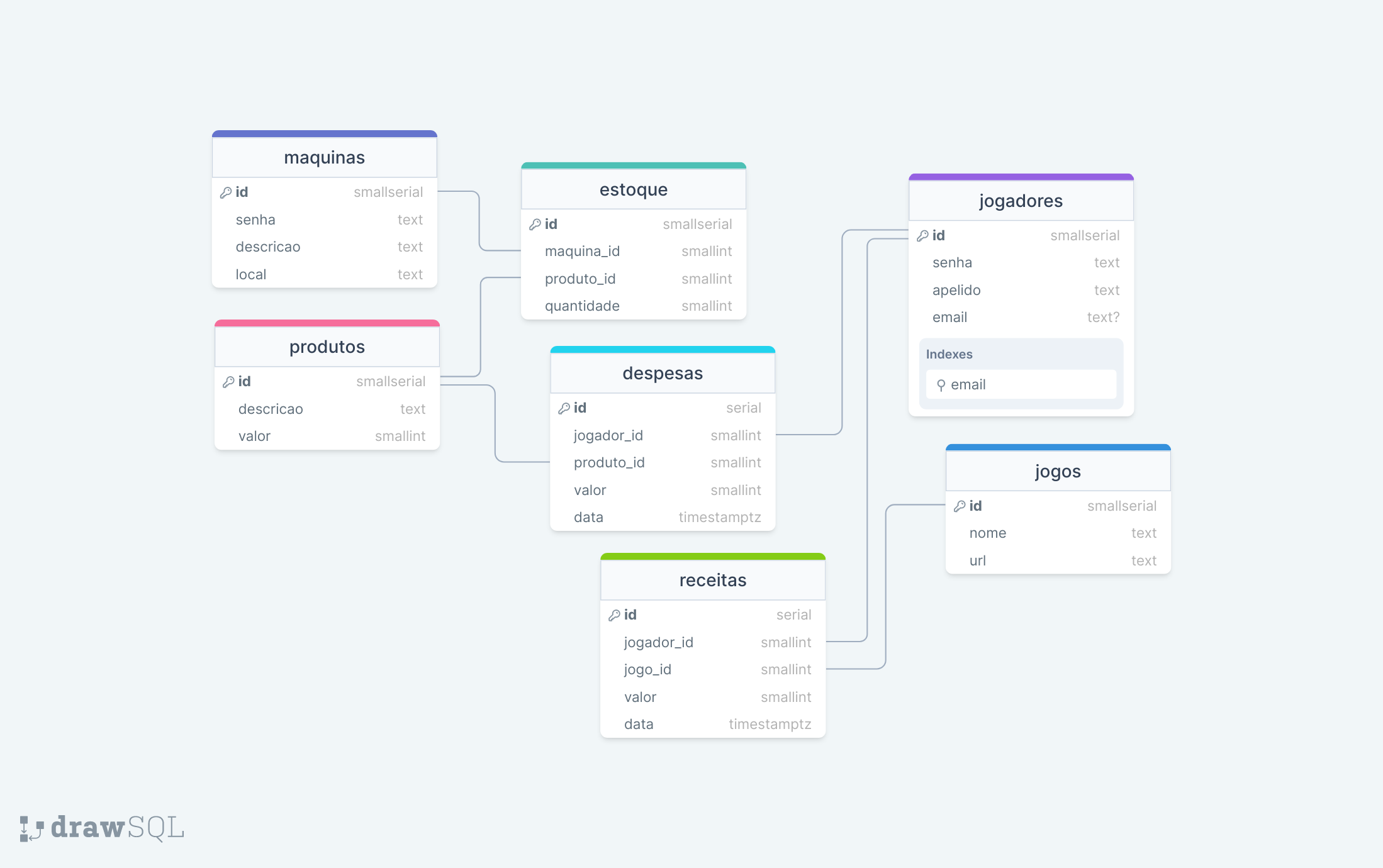

O banco foi assim modelado (copiado do original):

Para PostgreSQL, os comandos DDL estão no arquivo ddl.sql.
